| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Tenkai |
| 証明: | ISO9001-2015 |
| モデル番号: | UFP62FA |
| 最小注文数量: | 3つのパッケージ |
| 価格: | Negotiate |
| パッケージの詳細: | 木製の箱 |
| 受渡し時間: | 10日以内に |
| 支払条件: | L/C,T/T,D/P |
| 供給の能力: | 320個/日 |
| 材料: | 銅 | 銅 の 設計 温度: | -196 °C~225 °C |
|---|---|---|---|
| コッパーMAX設計圧力: | 4.5 Mpa | 接続モード: | 男性用糸,女性用糸,フレンズ,SAEフレンズ,溶接 |
| 保証期間: | 1 年 | 構造: | プレート熱交換器 |
| マックスフロー: | 18m3/h | ||
| ハイライト: | BHE 水プレート熱交換器,水プレート熱交換器 18m3/h,熱交換器 18m3/h |
||

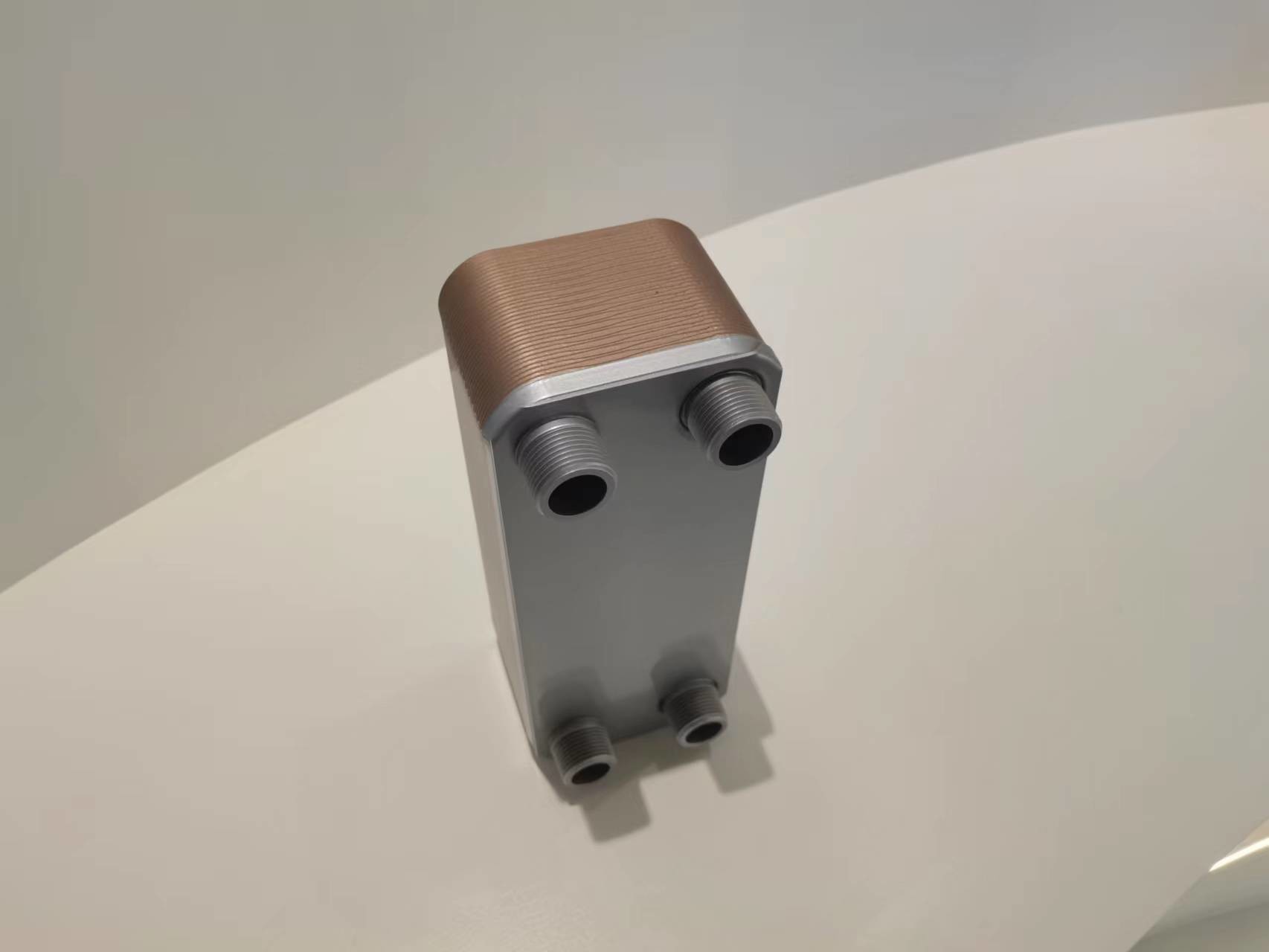

UFP-BHE 不等流量経路の異なる流量率を持つ流体を扱う 溶接板熱交換器
製品紹介:
そして不等流路溶接式熱交換器 (UFP-BHE)溶接板式熱交換器の一種で,異なる流量や流量特性を有する液体を処理するように設計されている.熱い液体と冷たい液体の間の不均等な流量分布に対応するために特別に設計されています熱流量が不均衡であるにも関わらず効率的な熱伝達を保証します
以下は,不均質の流通経路を溶接した熱交換器のいくつかの主要な特徴と特徴です:
流量構成:通常対称な流量経路を有する伝統的な溶接板熱交換機とは異なり,UFP-BHEは対称性のない設計を有する.流量や流量特性の異なる流体処理のために特別に設計されています.
チャンネル幅の不平等:UFP-BHEの片側のチャンネルは,反対側のチャンネルよりも広い.この設計は,熱と冷たい流体間の異なる流量率や流量不均衡に対応することを可能にする.
流量分布:より広いチャネルは,より高い流量を持つ液体を処理する目的で,より狭いチャネルは,より低い流量を持つ液体を処理する目的です.熱伝達表面全体により均等に流出を分散させる効率的な熱交換を促進する.
渦巻発生:UFP-BHEのプレート設計は,流体流に渦巻を誘発するために波紋や穴などの特徴を組み込む.流体間の混合と接触を増加させることで熱伝達を促進します流量不均衡を補償する
熱伝送効率:不均等な流量にもかかわらず,UFP-BHEは,流体間の効率的な熱伝送を確保するように設計されています.不対称な流れ経路と渦巻発生は,熱転送表面面積の利用を最大化し,全体的な熱転送性能を改善するのに役立ちます.
コンパクトな設計:UFP-BHEは,他の溶接板熱交換機に類似して,コンパクトでスペースを節約する設計を提供します.プレートは密接に積み重ねられています.比較的小さな物理的な足跡の中で,大きな熱伝送表面面積を提供する.
溶接プロセス:UFP-BHEは,溶接合金を使用してプレートが結合される溶接プロセスを用いて製造されます.溶接 プロセス は プレート の 間 に 強く 漏れ ない 結合 を 作り出す流量条件が変化しても,信頼性の高い動作を保証します.
汎用性:UFP-BHEは,不均等な流量率または流量不均衡が存在するさまざまな産業およびプロセスで適用されます.熱・冷却熱発電所や 効率的な熱伝送が 流量変動にもかかわらず 必要とされる産業プロセス
| タイプ | B (mm) | C (mm) | D (mm) | E (mm) | 厚さ (mm) | 体重 (kg) | 最大流量 (m3/h) | 設計圧力 (Mpa) |
| UFP10 | 77 | 42 | 155 | 119 | 9+1.25N | 0.28+0.027N | 4 | 3/4. 3/4. 3/4.5 |
| UFP 20A | 93 | 40 | 323 | 269 | 9+1.5N | 1+0.09N | 8 | 3/4. 3/4. 3/4.5 |
| UFP 42A | 121 | 68 | 332 | 279 | 10+1.53N | 2.05+0.11N | 18 | 3/4. 3/4. 3/4.5 |
| UFP 62FA | 120 | 63 | 527 | 470 | 10+1.98N | 2.379+0.18N | 18 | 3/4. 3/4. 3/4.5 |
| UFP 62FB | 120 | 63 | 527 | 470 | 10+1.98N | 2.379+0.18N | 18 | 3/4. 3/4. 3/4.5 |
| UFP 95FA | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | 3/4. 3/4. 3/4.5 |
| UFP 95FB | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | 3/4. 3/4. 3/4.5 |
