| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Tenkai |
| 証明: | ISO9001-2015 |
| モデル番号: | UFP20A |
| 最小注文数量: | ワンパッケージ |
| 価格: | Negotiate |

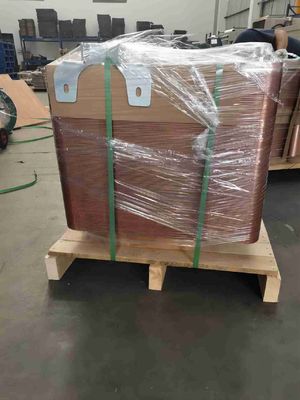

| パッケージの詳細: | 木製の箱 |
| 受渡し時間: | 1週間以内に |
| 支払条件: | L/C,T/T,D/P |
| 供給の能力: | 380個/日 |
| 材料: | 銅 | 銅 の 設計 温度: | -196 °C~225 °C |
|---|---|---|---|
| コッパーMAX設計圧力: | 4.5 Mpa | ステンレス鋼の設計温度: | -196 °Cから550 °C |
| ステンレス鋼の設計圧力: | 2.5 MPa | 接続モード: | 男性用糸,女性用糸,フレンズ,SAEフレンズ,溶接 |
| 保証期間: | 1 年 | 構造: | プレート熱交換器 |
| マックスフロー: | 8mの³ /h | 最大圧力: | 4.5Mpa |
| ハイライト: | 不対称な流体流量 溶接式熱交換機,熱交換器の不対称な流体流量 |
||
不対称流体流 UFP20A型 不等流路 溶接板熱交換器
製品紹介:
不等流路は,この種の不等流路は,路面容量に対して冷や熱で異なることを意味しています.両側からの合理的な圧力の低下を活用することは有益です異なる流量や異なる流体特性がある場合 例えば油と水など 2つの側面に必要な合理的な圧力低下が異なる場合熱交換器のプレートの量を最小限に抑えるために,ある場合,同じ負荷下での熱交換器の量は最大25%減少します. 初期側の経路容量は次元の側よりも25%大きいです.
不対称流路設計:熱交換器は不対称流路で設計されている.各プレートの間のチャネル構造と寸法は,最適な熱伝達効率を達成するために,液体の熱伝導要件に応じて調整することができます..
溶接技術: 熱交換器のプレートは,溶接技術を使用して結合されます. 溶接過程では,補填材料が溶け,強力な接続を形成するために使用されます.熱交換器の密封性と耐久性を確保する.
熱伝導性能:不対称な流通経路を溶接したプレート熱交換器は,金属プレートの高熱伝導性によって効率的な熱伝送を達成します.プレートの波紋構造は,熱交換表面面積を増やし,渦巻きを促進熱伝導力を向上させる
広範囲のアプリケーション:不対称な流量経路の溶接プレート交換器は,液体からガス,ガスからガスへ液体から液体へ
カスタマイズ可能な設計:不対称な流れ経路の溶接板熱交換器の設計は,特定のアプリケーション要件に応じてカスタマイズできます.プレートの数などのパラメータを調整することで熱伝導と熱伝送効率を最大限に高めることができる.
| タイプ | B (mm) | C (mm) | D (mm) | E (mm) | 厚さ (mm) | 体重 (kg) | 最大流量 (m3/h) | 設計圧力 (Mpa) |
| UFP10 | 77 | 42 | 155 | 119 | 9+1.25N | 0.28+0.027N | 4 | 3/4. 3/4. 3/4.5 |
| UFP 20A | 93 | 40 | 323 | 269 | 9+1.5N | 1+0.09N | 8 | 3/4. 3/4. 3/4.5 |
| UFP 42A | 121 | 68 | 332 | 279 | 10+1.53N | 2.05+0.11N | 18 | 3/4. 3/4. 3/4.5 |
| UFP 62FA | 120 | 63 | 527 | 470 | 10+1.98N | 2.379+0.18N | 18 | 3/4. 3/4. 3/4.5 |
| UFP 62FB | 120 | 63 | 527 | 470 | 10+1.98N | 2.379+0.18N | 18 | 3/4. 3/4. 3/4.5 |
| UFP 95FA | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | 3/4. 3/4. 3/4.5 |
| UFP 95FB | 182 | 92 | 609 | 519 | 12+2.05N | 15+0.36N | 42 | 3/4. 3/4. 3/4.5 |
ワークショップ:
