| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Tenkai |
| 証明: | ISO9001 |
| モデル番号: | SB28B |
| 最小注文数量: | 2パッケージ |
| 価格: | Negotiate |
| パッケージの詳細: | 木製の箱 |
| 受渡し時間: | 10日以内に |
| 支払条件: | L/C,T/T,D/P |
| 供給の能力: | 460個/日 |
| 材料: | 銅 | 最大設計圧力: | 4.5 Mpa |
|---|---|---|---|
| 接続モード: | 男性用糸,女性用糸,フレンズ,SAEフレンズ,溶接 | 保証期間: | 1 年 |
| 構造: | プレート熱交換器 | HSコード: | 8419500090 |
| 適用する: | HVAC産業/化学産業 | ||
| ハイライト: | BHE 銅製の溶接板コンデンサー,冷却装置 熱交換器,冷却装置と熱交換器 |
||

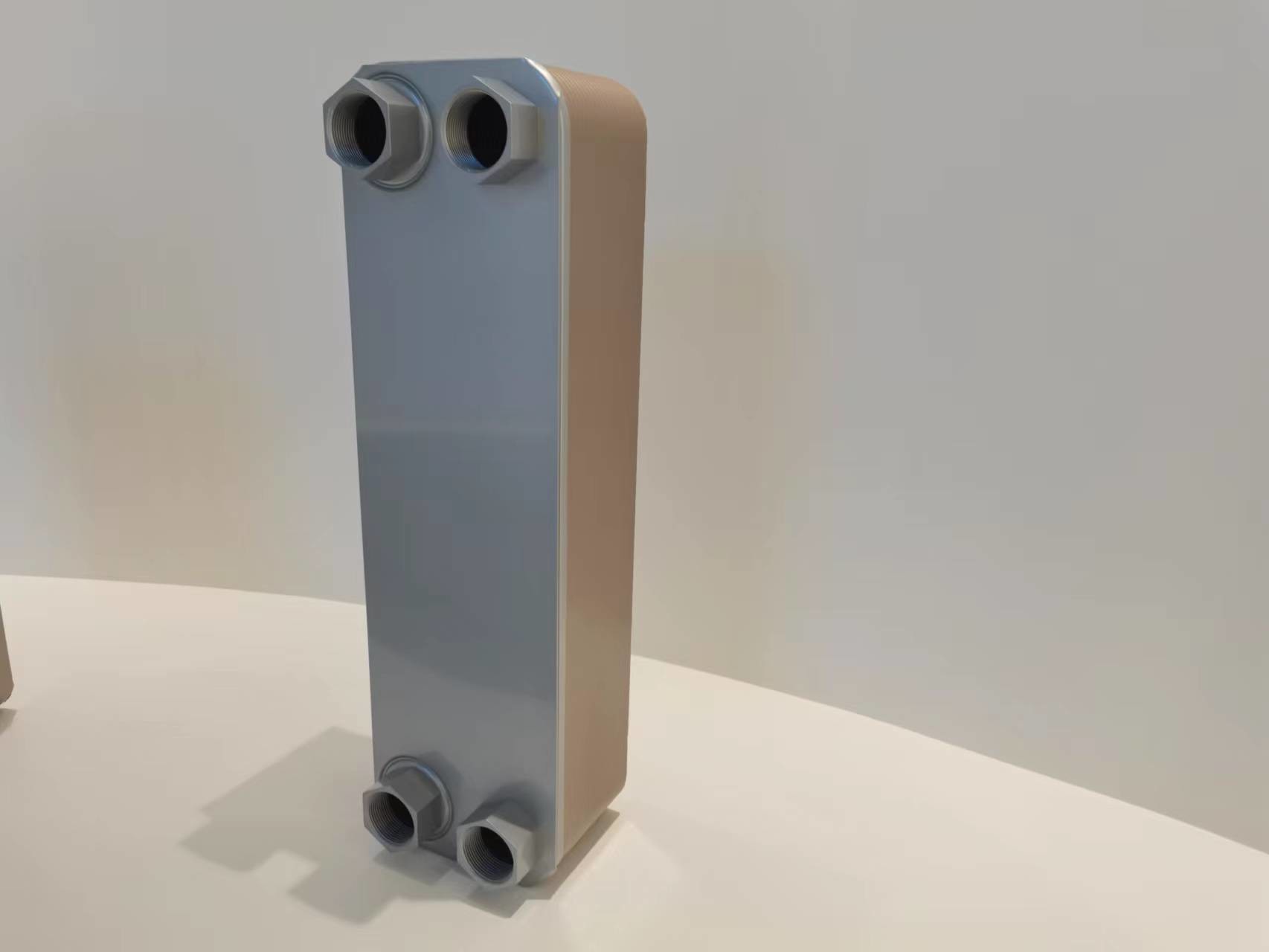

BHE 冷却装置における銅製の熱交換器
歴史:
初期の熱交換器:熱交換器の概念は何世紀にもわたって存在してきたが,現代の理解と熱交換器の応用は19世紀に始まった.熱交換器は銅や鉄材料で作られました.
銅の導入: 銅は他の材料と比較して優れた熱伝導性があるため,熱交換器で注目され始めました.銅 の 高熱伝導性 に よっ て,効率 的 な 熱 移転 が でき まし た熱交換性能とエネルギー効率を向上させる.
プレート熱交換機の開発:プレート熱交換機の開発は業界に革命をもたらした.最初のプレート熱交換機の設計は,1923年にリチャード・セリグマン博士によって特許を取得された.この初期 の プレート 熱交換器 は,熱 移転 道 を 形成 する ため に 密着 付き の 銅 プレート を 用い まし た.
| タイプ | B (((mm) | C(ミリ | D (mm) | E (mm) |
厚さ (mm) |
体重 ((kg) | 最大流量 (m3/h) | 設計圧力 (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | 3分の3 4分の35 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | 3分の3 4分の35 |
| SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | 3/4. 3/4. 3/4.5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | 3/4. 3/4. 3/4.5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | 3/4. 3/4. 3/4.5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | 3/4. 3/4. 3/4.5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5+0.133N | 18 | 3/4. 3/4. 3/4.5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5+0.133N | 18 | 3/4. 3/4. 3/4.5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | 3/4. 3/4. 3/4.5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | 3/4. 3/4. 3/4.5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | 3/4. 3/4. 3/4.5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | 3/4. 3/4. 3/4.5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/4. 3/4. 3/4.5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/4. 3/4. 3/4.5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5+0.228N | 18 | 3/4. 3/4. 3/4.5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/4. 3/4. 3/4.5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/4. 3/4. 3/4.5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/4. 3/4. 3/4.5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/4. 3/4. 3/4.5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2.1/3 |
| SB300 | 370 | 118 (※95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6+0.93N | 200 | 2.1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | 3/4. 3/4. 3/4.5 |
