| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Tenkai |
| 証明: | ISO |
| モデル番号: | SB26F |
| 最小注文数量: | 1個のパッケージ |
| 価格: | Negotiate |
| パッケージの詳細: | 木製の箱 |
| 受渡し時間: | 1週間以内に |
| 支払条件: | L/C,T/T,D/P |
| 供給の能力: | 600pcs/day |
| 材料: | 銅 | 最大設計圧力: | 4.5 Mpa |
|---|---|---|---|
| 接続モード: | 男性用糸,女性用糸,フレンズ,SAEフレンズ,溶接 | 保証期間: | 1 年 |
| 構造: | プレート熱交換器 | HSコード: | 8419500090 |
| 適用する: | HVAC産業/化学/電子/食品/薬局および保健産業 |

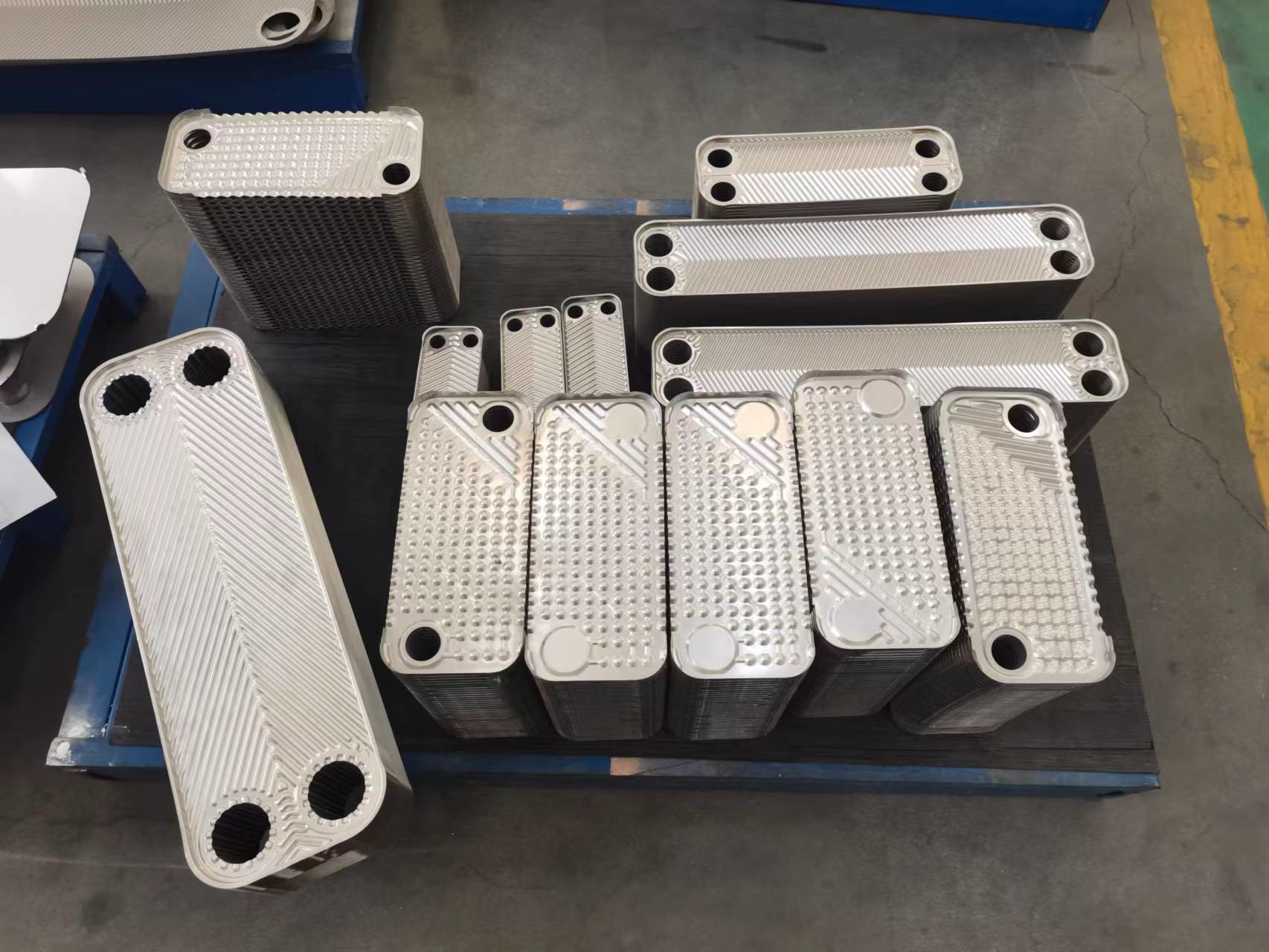

熱交換器 熱回収,熱ポンプ,家用温水用
紹介:
溶接板熱交換器は,金属板を結合するために溶接技術を使用する熱伝送装置の一種である.これらの板は通常銅製である.ステンレス鋼で,波紋状に並べられています.
溶接板熱交換器は,溶接過程で積み重ねられ,永久に結合された複数のプレートで構成される.溶接材料は,典型的には銅またはニッケル,溶け込み,波紋状のチャネルに流れますこの溶接技術により,優れた熱伝導性と構造的整合性が確保されます.
波紋状の設計により,流体流に渦巻きが生じ,熱の伝達が促進される.これは流体間の接触表面面積を増加させ,効率的な熱交換をもたらします.合金板熱交換器のコンパクトサイズと軽量構造により,スペースを節約する装置が可能になります.
中央空調,工業冷却機,大型熱ポンプシステム,など... 複合コンプレッサーの冷却液の使用,最大熱伝達力は600KWに達します.特に構造にR410A型冷却液の設計を最適化しました
3IN1 焼いたプレート熱交換器 空気乾燥機プレート熱交換器 冷却乾燥機と短称
蒸発器,ガス水分離器,プレクーラー
前冷却器:
冷たい空気と高温の空気のための熱交換機,圧縮機のためのエネルギー消耗を節約します.
蒸発器:
水は圧縮空気から凍結した 高効率で低露で低圧で
ガスと水の分離機:
ガスと水を分離して 乾燥した空気を放出し 維持が簡単だ
熱伝達効率が高く 容量が小さく 空間を節約して 水を完全に取り除いて 詰まりの問題を解決します
| タイプ | B (((mm) | C(ミリ | D (mm) | E (mm) |
厚さ (mm) |
体重 ((kg) | 最大流量 (m3/h) | 設計圧力 (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | 3分の3 4分の35 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | 3分の3 4分の35 |
| SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | 3/4. 3/4. 3/4.5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | 3/4. 3/4. 3/4.5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | 3/4. 3/4. 3/4.5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | 3/4. 3/4. 3/4.5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5+0.133N | 18 | 3/4. 3/4. 3/4.5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5+0.133N | 18 | 3/4. 3/4. 3/4.5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | 3/4. 3/4. 3/4.5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | 3/4. 3/4. 3/4.5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | 3/4. 3/4. 3/4.5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | 3/4. 3/4. 3/4.5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/4. 3/4. 3/4.5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/4. 3/4. 3/4.5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5+0.228N | 18 | 3/4. 3/4. 3/4.5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/4. 3/4. 3/4.5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/4. 3/4. 3/4.5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/4. 3/4. 3/4.5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/4. 3/4. 3/4.5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2.1/3 |
| SB300 | 370 | 118 (※95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6+0.93N | 200 | 2.1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | 3/4. 3/4. 3/4.5 |
