| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Tenkai |
| 証明: | ISO |
| モデル番号: | SB18 |
| 最小注文数量: | 1個のパッケージ |
| 価格: | Negotiate |
| パッケージの詳細: | 木製の箱 |
| 受渡し時間: | 1週間以内に |
| 支払条件: | L/C,T/T,D/P |
| 供給の能力: | 550個/日 |
| 材料: | 銅 | 最大設計圧力: | 1.0MPa |
|---|---|---|---|
| 接続モード: | 男性用糸,女性用糸,フレンズ,SAEフレンズ,溶接 | 保証期間: | 1 年 |
| 構造: | プレート熱交換器 | HSコード: | 8419500090 |
| 適用する: | HVAC産業/化学/電子/食品/薬局および保健産業 | ||
| ハイライト: | 信頼性の高い冷却プレート熱交換器,冷蔵板熱交換器 8m3/h,8m3/Hの熱交換器 |
||

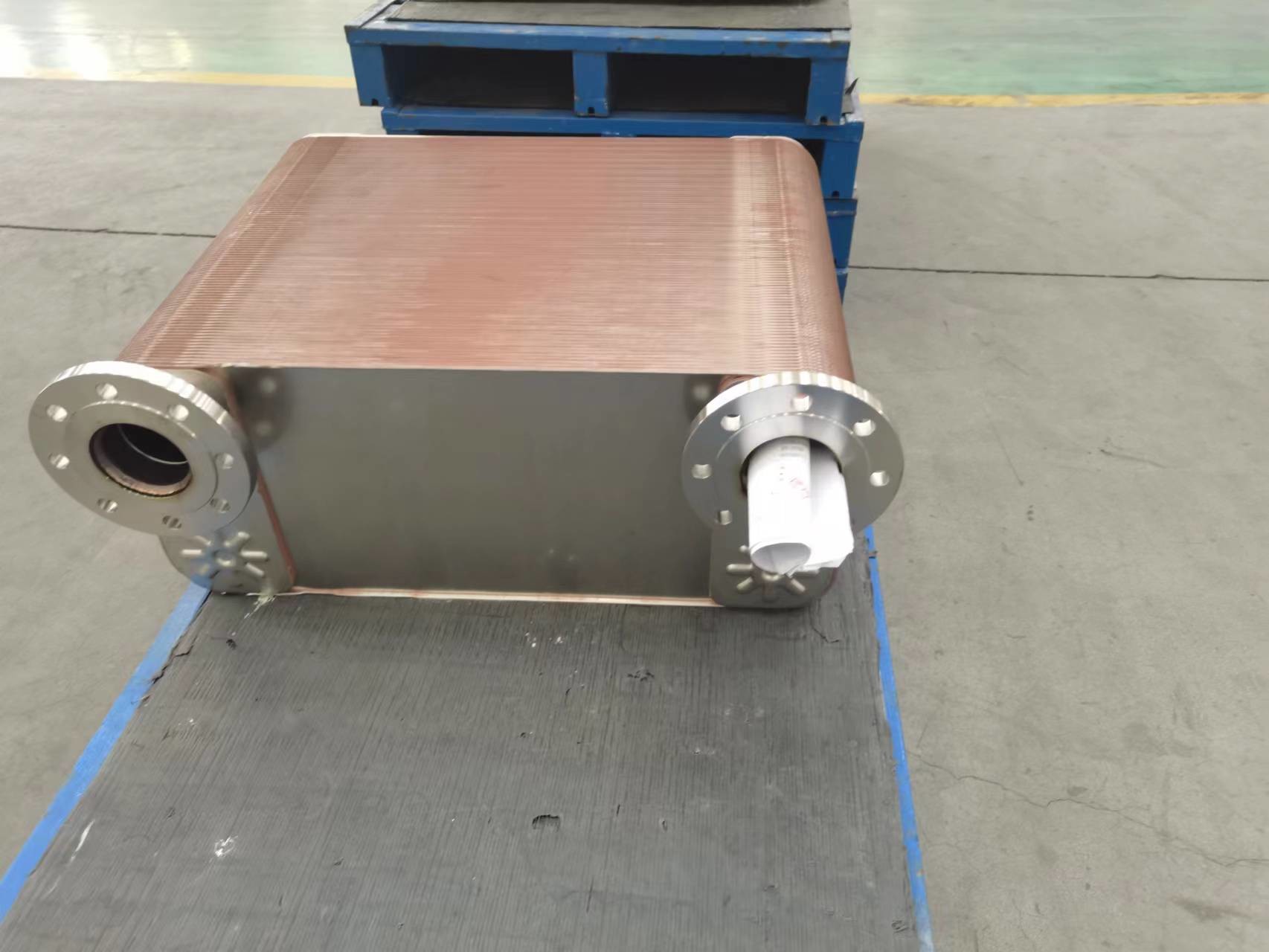

銅材 溶接板 交換器 冷却システム 最大流量 8m3/h
紹介:
溶接板熱交換器は,金属板を結合するために溶接技術を使用する熱伝送装置の一種である.これらの板は通常銅製である.ステンレス鋼で,波紋状に並べられています.
溶接板熱交換器は,溶接過程で積み重ねられ,永久に結合された複数のプレートで構成される.溶接材料は,典型的には銅またはニッケル,溶け込み,波紋状のチャネルに流れますこの溶接技術により,優れた熱伝導性と構造的整合性が確保されます.
製品の特徴:
幅広い操作範囲: 溶接プレート熱交換器は,幅広い温度と圧力を処理することができ,さまざまなアプリケーションに汎用化します.
迅速かつ反応性: コンパクトな設計と効率的なプレート配置により,溶接プレート熱交換機は,急速な熱交換と変化する条件に迅速な反応を提供します.
耐久性 と 信頼性: 溶接式 構造 は 腐食 や 機械 的 ストレス に 対する 優れた 耐久性 を 提供 し,長期 に 耐久性 と 信頼 できる 動作 を 保証 し ます.
| タイプ | B (((mm) | C(ミリ | D (mm) | E (mm) |
厚さ (mm) |
体重 ((kg) | 最大流量 (m3/h) | 設計圧力 (Mpa) |
| SB14 | 77 | 42 | 206 | 172 | 9+2.3N | 0.7+0.06N | 8 | 3分の3 4分の35 |
| SB16 | 78 | 42 | 208 | 172 | 9+2.24N | 0.6+0.049N | 8 | 3分の3 4分の35 |
| SB18 | 95 | 50 | 210 | 165 | 7+3.1N | 0.7+0.06N | 8 | 1 |
| SB20B | 78 | 42 | 318 | 282 | 9+2.3N | 1+0.08N | 8 | 3/4. 3/4. 3/4.5 |
| SB20C | 77 | 42 | 313 | 278 | 10+1.28N | 0.9+0.07N | 8 | 3/4. 3/4. 3/4.5 |
| SB26 | 111 | 50 | 310 | 250 | 10+2.32N | 1.3+0.12N | 18 | 3/4. 3/4. 3/4.5 |
| SB26F | 107 | 50 | 307 | 250 | 10+1.98N | 1.3+0.1N | 18 | 3/4. 3/4. 3/4.5 |
| SB28B | 120 | 72 | 290 | 243 | 10+2.36N | 1.5+0.133N | 18 | 3/4. 3/4. 3/4.5 |
| SB28C | 120 | 63 | 290 | 234 | 10+2.36N | 1.5+0.133N | 18 | 3/4. 3/4. 3/4.5 |
| SB30 | 126 | 70 | 307 | 250 | 10+2.35N | 2.2+0.16N | 18 | 3/4. 3/4. 3/4.5 |
| SB52A | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.21N | 18 | 3/4. 3/4. 3/4.5 |
| SB52B | 111 | 50 | 526 | 466 | 9+2.32N | 2.6+0.19N | 18 | 3/4. 3/4. 3/4.5 |
| SB53 | 106 | 50 | 522 | 466 | 9+2.1N | 2.6+0.27N | 18 | 3/4. 3/4. 3/4.5 |
| SB62A | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/4. 3/4. 3/4.5 |
| SB62B | 120 | 63 | 528 | 470 | 10+2.35N | 2.379+0.194N | 18 | 3/4. 3/4. 3/4.5 |
| SB65 | 125 | 65 | 540 | 480 | 11+2.28N | 2.5+0.228N | 18 | 3/4. 3/4. 3/4.5 |
| SB95A | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/4. 3/4. 3/4.5 |
| SB95B | 189 | 92 | 616 | 519 | 11+2.7N | 7.8+0.44N | 42 | 3/4. 3/4. 3/4.5 |
| SB120A | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/4. 3/4. 3/4.5 |
| SB120B | 246 | 174 | 528 | 456 | 10+2.34N | 7.2+0.52N | 42 | 3/4. 3/4. 3/4.5 |
| SB190 | 303 | 179 | 695 | 567 | 13+2.3N | 12+0.61N | 100 | 1.6/2.1/3 |
| SB200A | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200B | 320 | 188 | 742 | 603 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB200E | 320 | 207 | 742 | 624 | 14+2.7N | 13+0.67N | 100 | 1.5/2.1/3 |
| SB202 | 319 | 188 | 741 | 603 | 16+2.85N | 13+0.957N | 100 | 2.1/3 |
| SB300 | 370 | 118 (※95.5) | 995 | 861 ((816) | 17+2.675N | 20+1.26N | 200 | 1.6/2.1/3 |
| SB500 | 304 | 179 | 982 | 854 | 17+2.29N | 26.6+0.93N | 200 | 2.1/3 |
| SB01 | 390 | 204 | 1320 | 1132 | 22+2.75N | 30+1.8N | 300 | 3/4. 3/4. 3/4.5 |
ワークショップ:
パッケージ:
