| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Tenkai |
| 証明: | ISO9001-2015 |
| モデル番号: | I150B |
| 最小注文数量: | 1pcs 木製の箱に |
| 価格: | Negotiate/Competitive |
| パッケージの詳細: | 木製の箱 |
| 受渡し時間: | 5 営業日以内に |
| 支払条件: | L/C,T/T,D/P,ウェスタンユニオン |
| 供給の能力: | 180PCS/Day |
| 材料: | 炭素鋼 | 最大設計圧力: | 2.5 MPa |
|---|---|---|---|
| 接続モード: | クランプ,フレンズ,外線 | 保証期間: | 1 年 |
| 構造: | ガスケット | HSコード: | 8419500090 |
| 適用する: | 集中熱/繊維/造紙/HVAC/化学/石油,ガス/金属産業 | ||
| ハイライト: | 2.5Mpa ガスケットプレート熱交換器,2.5Mpa 家庭用プレート熱交換器,熱伝送ガスケットプレート熱交換器 |
||
ガスケットプレート熱交換器 熱伝送装置 HSコード 8419500090 I150Bシリーズ 炭素鋼材
応用:
GPHEは,効率的な熱伝送を必要とする様々な産業およびアプリケーションで使用されています.一般的なアプリケーションには,HVACシステム,産業プロセス,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,食品・飲料加工発電,海洋およびオフショアシステム,および廃棄熱回収
利点:
GPHEは,他のタイプの熱交換機に比べていくつかの利点があります.
コンパクトなサイズと高熱伝送効率は,プレートが提供する大きな表面積によるものです.
柔軟性や拡張性,熱伝送容量を調整するために追加のプレートが追加または除去できるため.
熱交換器全体を解体せずに片付けたり交換したりできる 個々のプレートで,簡単に保守できます.
幅広い流体,温度,圧力に対応する多用性
エネルギー効率が向上し,気流と効率的な熱伝達はエネルギー消費を削減します.
低コストで安装・運用・保守コストが他のタイプの交換機に比べて低い.
制限:
GPHEには以下のような制限がある可能性があります.
高粘度流体や高汚れの可能性のある流体には適性が限られている.
定期的な検査と交換を必要とする,時間とともにガシケットの磨きや故障の可能性
極度に高温または高圧の適用に適性が限られており,完全に溶接されたプレート熱交換器が好ましい場合がある.
| タイプ | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | 高さ (mm) (下部の中から地面まで (mm) |
マックス・LC (mm) |
コネクタの経路 (mm) | 最大流量 (m3/h) | 設計圧力 (Mpa) | マックスピース |
| I60B | N ((2.0+X) | 320 | 140 | 920 | 689 | 115 | 1200 | 50 | 36 | 1.6 | 250 |
| I60H | N(3.0+X) | 320 | 140 | 920 | 689 | 115 | 1200 | 50 | 36 | 1.6 | 203 |
| I100B | N ((2.55+X) | 470 | 225 | 1051 | 763 | 160 | 1600 | 100 | 140 | 10.0/1.6/25 | 278 |
| I100H | N ((3.95+X) | 470 | 225 | 1051 | 763 | 160 | 1600 | 100 | 140 | 0.0/1.6/25 | 180 |
| I130H | N ((3.95+X) | 610 | 298 | 1591.4 | 1095.4 | 241 | 3000 | 150 | 360 | 10.0/16 | 600 |
| I150B | N ((2.5+X) | 610 | 298 | 1790 | 1294 | 250 | 3000 | 150 | 360 | 0.0/1.6/25 | 600 |
| I150H | N ((3.95+X) | 610 | 298 | 1790 | 1294 | 250 | 3000 | 150 | 360 | 10.0/1.6/25 | 600 |

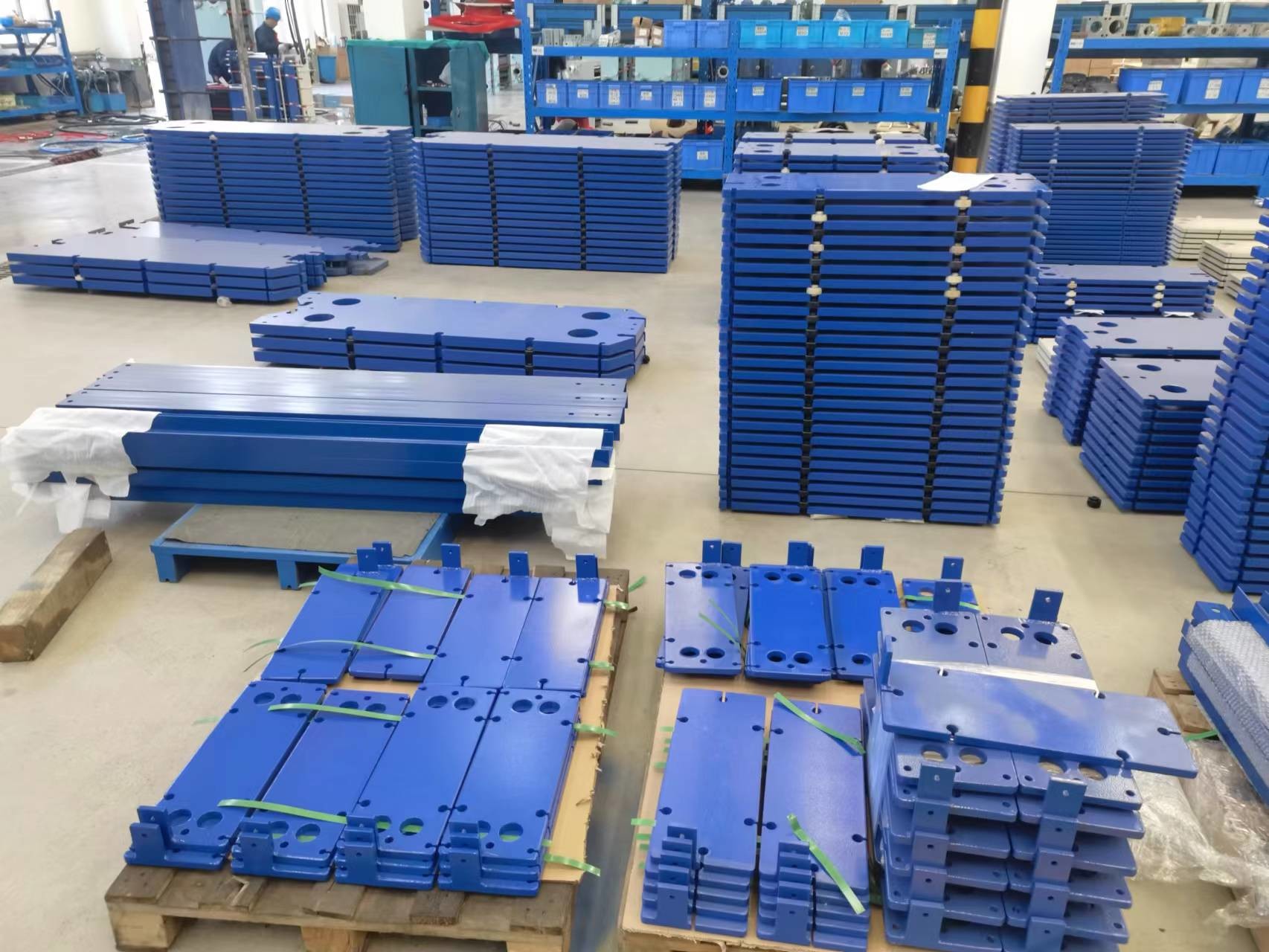

ワークショップ:
パッケージ:
