| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Tenkai |
| 証明: | ISO9001-2015 |
| モデル番号: | B200H |
| 最小注文数量: | 2 パッケージ |
| 価格: | Negotiate |
| パッケージの詳細: | 木製の箱 |
| 受渡し時間: | 3週以内に |
| 支払条件: | L/C,T/T,D/P |
| 供給の能力: | 4600個/月 |
| 材料: | SUS316L | 最大設計圧力: | 1.6 MPa |
|---|---|---|---|
| 接続モード: | クランプ,フレンズ,外線 | 保証期間: | 1 年 |
| 構造: | ガスケット | HSコード: | 8419500090 |
| 適用する: | 化学工業 | ||
| ハイライト: | 密着板式熱交換器 SUS316L,SUS316L 密封板蒸発機,化学工業用 ガスケット式プレート式熱交換機 |
||

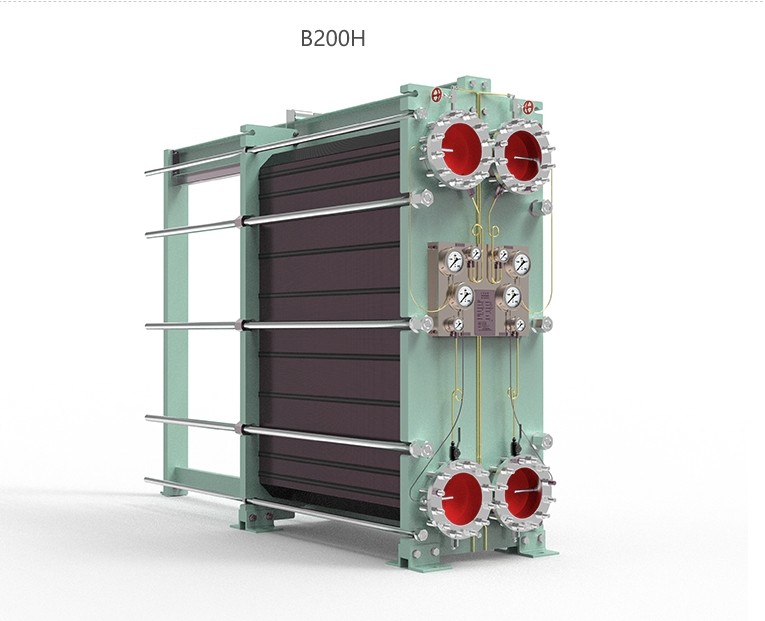

B200Hシリーズ ガスケットプレート熱交換器 SUS316L 化学工業用材料
ガスケット式プレート熱交換機 (GPHE)熱交換器とは,両液体間の熱を転送するために,間には密封板がある一連のプレートを使用する熱交換器の一種である.以下,密封板式熱交換器に関するいくつかの情報です:
作業原理:
GPHE は,熱流と冷流が反対方向に流れる逆流の原理で動作する.流はプレートによって形成された交替チャネルを通過する.熱は,ホット流体から冷たい流体へプレートを通して転送されますプレート上の波紋パターンによって生じる大きな表面積と渦巻流量により容易になります.
プレートの設計:
GPHEのプレートは,通常,ステンレス鋼,チタン,または他の耐腐蝕材料で作られています.波紋状のパターンで 熱の伝達が促進され 流体間の接触が増加しますプレートは積み重ねられ,その間に密封器を設置して圧縮され,密封器を形成し,2つの液体の流通経路を分離します.
蓋具:
GPHEのガスケットは,ニトリル (NBR),EPDM,またはビトンなどの材料ででき,プレート間の柔軟で耐久性のあるシールを提供します.ガスケットは,2つの液体の混合を防止し,それぞれのチャネルを通って流れるようにしますプレート間の熱隔熱を補うのに役立ちます.
応用:
GPHEは,効率的な熱伝送を必要とする様々な産業およびアプリケーションで使用されています.一般的なアプリケーションには,HVACシステム,産業プロセス,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,冷却,食品・飲料加工発電,海洋およびオフショアシステム,および廃棄熱回収

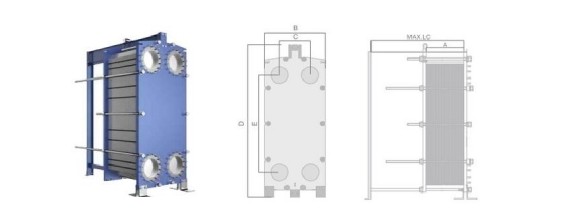

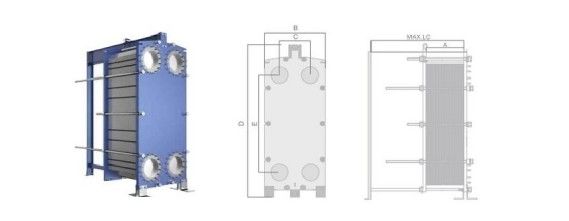

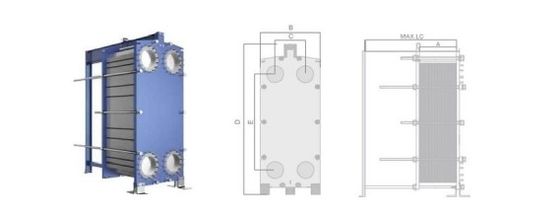

| タイプ | A (mm) | B (((mm) | C(ミリ | D (mm) | E (mm) | 高さ (mm) (下部の中から地面まで) (mm) |
マックス,LC (mm) |
コネクタの経路 (mm) | 最大流量 (m3/h) | 設計圧力 (Mpa) | マックスピース |
| B30B | N ((2.5+X) | 180 | 60 | 480 | 357 | 62 | 500 | 32 | 18 | 1.0 | 95 |
| B60B | N2.0+X | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 250 |
| B60H | N(3.0+X) | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 203 |
| B100B | N ((2.55+X) | 470 | 225 | 1069 | 719 | 183 | 1600 | 100 | 140 | 10.0/1.6/25 | 278 |
| B100H | N ((3.95+X) | 470 | 225 | 1069 | 719 | 200 | 1600 | 100 | 140 | 10.0/1.6/25 | 180 |
| B150B | N ((2.5+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 10.0/1.6/25 | 600 |
| B150H | N ((3.95+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 10.0/1.6/25 | 600 |
| B200H | N ((4+X) | 780 | 353 | 2260 | 1478 | 380 | 3000 | 200 | 600 | 10.0/16 | 480 |
| B250B | N ((2.5+X) | 920 | 439 | 2895 | 1939 | 435 | 3000 | 250 | 750 | 10.0/1.6/25 | 500 |
| B350B | N(3.3+X) | 1150 | 596 | 2882 | 1842 | 470 | 4800 | 350 | 997 | 10.0/16 | 700 |
ワークショップ:
パッケージ:
テストエリア:
