| 起源の場所: | 中国 (内陸) |
|---|---|
| ブランド名: | Tenkai |
| 証明: | ISO9001-2015 |
| モデル番号: | B150H |
| 最小注文数量: | 2PCS |
| 価格: | Negotiate |
| パッケージの詳細: | 木製の箱 |
| 受渡し時間: | 3週間以内 |
| 支払条件: | L/C,T/T,D/P |
| 供給の能力: | 5000個/月 |
| 材料: | Hastelloy | 最大設計圧力: | 2.5 MPa |
|---|---|---|---|
| 接続モード: | クランプ,フレンズ,外線 | 保証期間: | 1 年 |
| 構造: | ガスケット | HSコード: | 8419500090 |
| 適用する: | 金属産業/HVAC産業/化学産業/電子産業/医療産業 | ||
| ハイライト: | ハステロイ・ガスケート・プレート熱交換機,ハステロイ・ガスケット式プレート蒸発機,ソーラーエネルギー利用 ガスケット式熱交換機 |
||

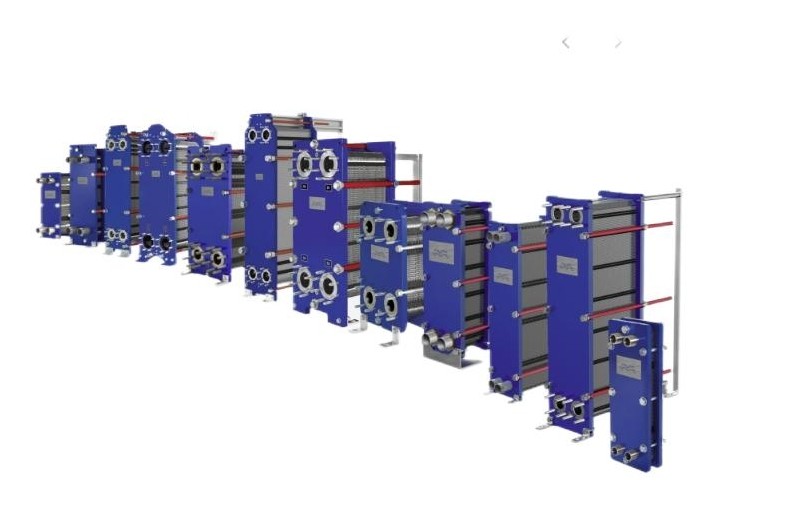

B150H シリーズ ガスケットプレート 熱交換器 太陽光発電の利用のための材料
利点:
GPHEは,他のタイプの熱交換機に比べていくつかの利点があります.
コンパクトなサイズと高熱伝送効率は,プレートが提供する大きな表面積によるものです.
柔軟性や拡張性,熱伝送容量を調整するために追加のプレートが追加または除去できるため.
熱交換器全体を解体せずに片付けたり交換したりできる 個々のプレートで,簡単に保守できます.
幅広い流体,温度,圧力に対応する多用性
エネルギー効率が向上し,気流と効率的な熱伝達はエネルギー消費を削減します.
低コストで安装・運用・保守コストが他のタイプの交換機に比べて低い.
制限:
GPHEには制限含め:
高粘度流体や高汚れの可能性のある流体には適性が限られている.
定期的な検査と交換を必要とする,時間とともにガシケットの磨きや故障の可能性
極度に高温または高圧の適用に適性が限られており,完全に溶接されたプレート熱交換器が好ましい場合がある.
| タイプ | A (mm) | B (((mm) | C(ミリ | D (mm) | E (mm) | 高さ (mm) (下部の中から地面まで) (mm) |
マックス,LC (mm) |
コネクタの経路 (mm) | 最大流量 (m3/h) | 設計圧力 (Mpa) | マックスピース |
| B30B | N ((2.5+X) | 180 | 60 | 480 | 357 | 62 | 500 | 32 | 18 | 1.0 | 95 |
| B60B | N2.0+X | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 250 |
| B60H | N(3.0+X) | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 203 |
| B100B | N ((2.55+X) | 470 | 225 | 1069 | 719 | 183 | 1600 | 100 | 140 | 10.0/1.6/25 | 278 |
| B100H | N ((3.95+X) | 470 | 225 | 1069 | 719 | 200 | 1600 | 100 | 140 | 10.0/1.6/25 | 180 |
| B150B | N ((2.5+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 10.0/1.6/25 | 600 |
| B150H | N ((3.95+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 10.0/1.6/25 | 600 |
| B200H | N ((4+X) | 780 | 353 | 2260 | 1478 | 380 | 3000 | 200 | 600 | 10.0/16 | 480 |
| B250B | N ((2.5+X) | 920 | 439 | 2895 | 1939 | 435 | 3000 | 250 | 750 | 10.0/1.6/25 | 500 |
| B350B | N(3.3+X) | 1150 | 596 | 2882 | 1842 | 470 | 4800 | 350 | 997 | 10.0/16 | 700 |
ワークショップ:
パッケージ:
テストエリア:
