| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Tenkai |
| 証明: | ISO9001 |
| モデル番号: | B60B |
| 最小注文数量: | 一枚だけ |
| 価格: | Negotiate/Competitive |
| パッケージの詳細: | 木製の箱 |
| 受渡し時間: | 13日以内に |
| 支払条件: | L/C,T/T,D/P 目の前で |
| 供給の能力: | 240個/日 |
| 材料: | SUS304 | 最大設計圧力: | 1.6 MPa |
|---|---|---|---|
| 接続モード: | クランプ,フレンズ,外線 | 保証期間: | 12ヶ月 |
| 構造: | 取り外し可能 | HSコード: | 8419500090 |
| 適用する: | パルプおよび製紙業 | ||
| ハイライト: | SUS304 ステンレス鋼板熱交換器,SUS304型ガスケット式熱交換機,紙工業用ステンレスプレート熱交換機 |
||
B60Bシリーズ ガスケットプレート 熱交換器 SUS304 材料 紙パルス 紙工業用
歴史20世紀初頭から使われてきました.プレート熱交換器 (GPHE) の歴史は20世紀初頭にさかのぼります.プレート熱交換器の開発は,1923年にプレート熱交換器設計の特許を申請したドイツ人のエンジニアであるリチャード・セリグマン博士に起因する.彼の発明は今日使っている現代GPHEの基礎を築きました.
1930年代,スウェーデンのアルファ・ラバル社はプレート熱交換器の商業化を率先した.彼らは1931年に最初のガスケット付きプレート熱交換器を導入した."プレート・アンド・ガスケット"熱交換機として知られるこの設計では,交換中の流体のために分離した流通チャネルを作成するために,間にはガスケートを持つプレートを使用しました.アルファ・ラバルの革新は,従来のシェル・アンド・チューブ式熱交換機にコンパクトで効率的な代替品を提供することで,熱伝送業界に革命をもたらしました.
GPHEの設計と技術は 進化し 改良されましたレーザー溶接技術の導入により,より耐久的で信頼性の高いプレート熱交換器の生産が可能になりましたレーザー溶接により,特定の用途では,ガスケットの必要性がなくなり,完全に溶接されたプレート熱交換機の開発につながりました.
GPHEは,コンパクトなサイズ,高熱伝達効率,および容易なメンテナンスにより,さまざまな産業で人気を得ました.冷蔵庫効率的な熱伝送が不可欠だった他の多くのアプリケーション.
プレート設計,材料,シール技術における進歩により,GPHEの性能と信頼性がさらに向上しました.今日,GPHEは,幅広いサイズ,構成,特定のアプリケーション要件を満たす材料.
密封板式熱交換器の継続的な革新と改良により,多くの熱伝送アプリケーションで好ましい選択となりました.彼らの歴史は,エンジニアの貢献によって記されています熱交換器の効率性と機能性を向上させようと努力してきた発明家や製造業者です
| タイプ | A (mm) | B (((mm) | C(ミリ | D (mm) | E (mm) | 高さ (mm) (下部の中から地面まで) (mm) |
マックス,LC (mm) |
コネクタの経路 (mm) | 最大流量 (m3/h) | 設計圧力 (Mpa) | マックスピース |
| B30B | N ((2.5+X) | 180 | 60 | 480 | 357 | 62 | 500 | 32 | 18 | 1.0 | 95 |
| B60B | N2.0+X | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 250 |
| B60H | N(3.0+X) | 320 | 140 | 920 | 640 | 140 | 1200 | 50 | 36 | 1.6 | 203 |
| B100B | N ((2.55+X) | 470 | 225 | 1069 | 719 | 183 | 1600 | 100 | 140 | 10.0/1.6/25 | 278 |
| B100H | N ((3.95+X) | 470 | 225 | 1069 | 719 | 200 | 1600 | 100 | 140 | 10.0/1.6/25 | 180 |
| B150B | N ((2.5+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 10.0/1.6/25 | 600 |
| B150H | N ((3.95+X) | 610 | 298 | 1815 | 1294 | 275 | 3000 | 150 | 360 | 10.0/1.6/25 | 600 |
| B200H | N ((4+X) | 780 | 353 | 2260 | 1478 | 380 | 3000 | 200 | 600 | 10.0/16 | 480 |
| B250B | N ((2.5+X) | 920 | 439 | 2895 | 1939 | 435 | 3000 | 250 | 750 | 10.0/1.6/25 | 500 |
| B350B | N(3.3+X) | 1150 | 596 | 2882 | 1842 | 470 | 4800 | 350 | 997 | 10.0/16 | 700 |

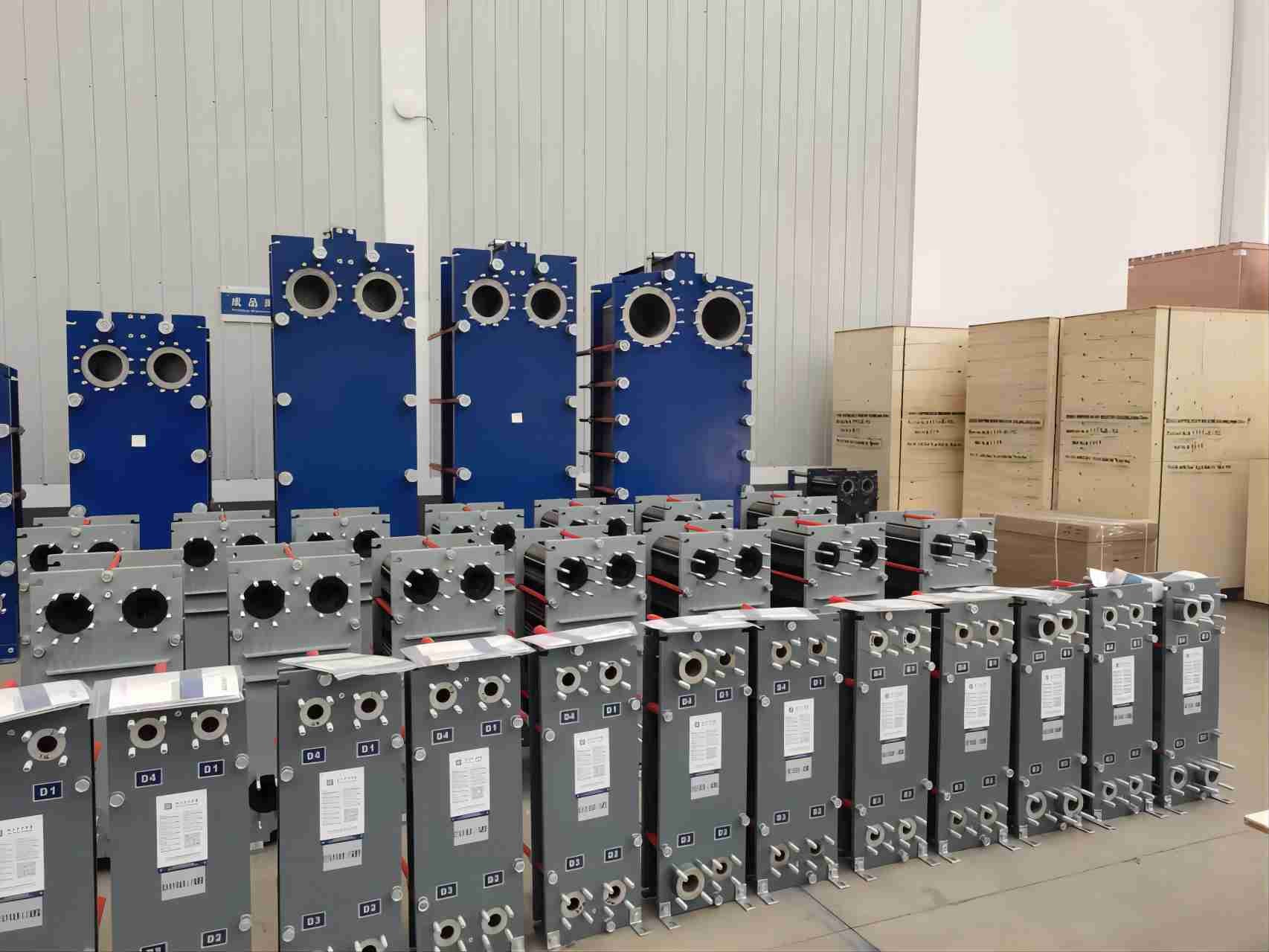

ワークショップ:
パッケージ:
