| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Tenkai |
| 証明: | ISO9001-2015 |
| モデル番号: | AC150 |
| 最小注文数量: | 3つのパッケージ |
| 価格: | Negotiate/Competitive |
| パッケージの詳細: | 木製の箱 |
| 受渡し時間: | 1週間以内に |
| 支払条件: | L/C,T/T,D/P |
| 供給の能力: | 450個/日 |
| 材料: | ステンレス鋼/銅 | 接続モード: | 男性用糸,女性用糸,フレンズ,SAEフレンズ,溶接 |
|---|---|---|---|
| 保証期間: | 1 年 | 構造: | プレート熱交換器 |
| HSコード: | 8419500090 | Struture: | クロス |
| ハイライト: | 空気交叉溶接板熱交換器,溶接式熱交換器,エアクロス銅板熱交換器 |
||

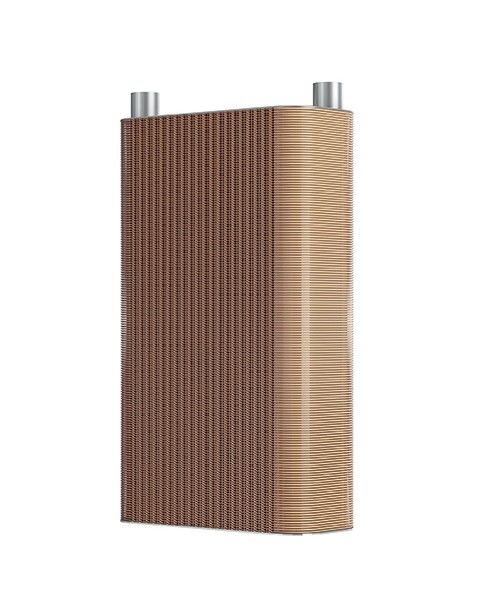

熱交換器 熱交換器 AC150シリーズ
ガス型プレート熱交換器 (gas-to-gas-plate heat exchanger) とは,ガス流の2つ間の熱伝送のために設計された熱交換器の一種である.波紋製の金属プレートからなるステンレス鋼やアルミニウムなどの材料で 密封されています
ガス型プレート熱交換器では,2つのガス流がプレートの反対側に流れ,それらの間での効率的な熱伝達を可能にします.波紋板 の 設計 は ガス 流れ に 渦巻 を 引き起こし ます交換可能な表面面積を増やすことで熱伝達を向上させる.
ガスの流れは,別々の入口口を通って熱交換器に入り,プレートによって形成された交替チャネルを通って流れます. ガスがチャネルを通過すると,それらの間では熱が交換されます.熱気は冷却ガスに熱を転送する温度は両流に変化する.
| タイプ | B (mm) | C (mm) | D (mm) | E (mm) | 厚さ (mm) | 体重 (kg) | 設計圧力 (Mpa) |
| AC35 | 124 | 52 | 286 | 227 | 6+3.23N | 1.64+0.124N | 3 |
| AC36 | 124 | 52 | 286 | 227 | 6+3.23N | 1.64+0.124N | 3 |
| AC116 | 213 | 621 | 476 | 12+2.26N | 12+0.44N | 1.5 | |
| AC150 | 202 | 771 | 610 | 12+2.24N | 15+0.5N | 1.5 | |
| AC340 | 490 | 328 | 780 | 578 | 12+2.08N | 36+1.17N | 1.5 |
ワークショップ:
